红外摄像头上的红外灯和光敏开关

发表时间:2019-02-28 19:08作者:东裕光大


夜视摄像机主要用于在无可见光或者微光的黑暗环境下,采用红外发射装置主动将红外光投射到物体上,红外光经物体反射后进入镜头进行成像。

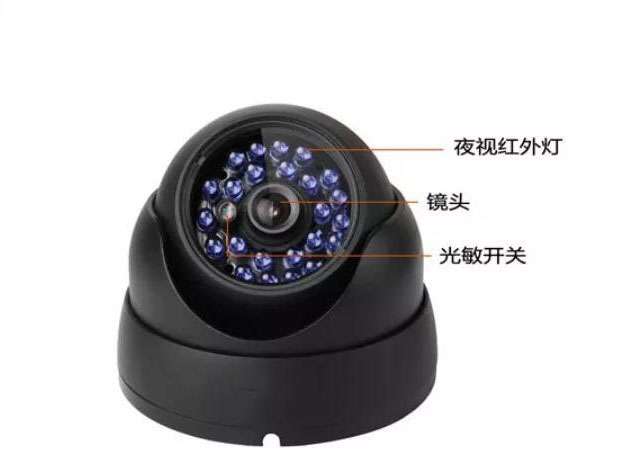

夜视摄像机主要组成部件

1、红外灯板

通电后经PCB电路板将电流传输到可把电能转化为光能及热能的红外灯芯上,由红外灯发射出红外光并投射到物体上。

2、镜头

3、光敏开关

4、摄像主板

5、摄像机外壳




红外灯有不同的功率850、940nm两种波长,波长的不同决定了红外灯照明距离和效果:

1、850nm的红外灯由于其照明距离远, 效果好,但是会产生红暴情况

2、940nm的红外灯基本没有红暴现象或是红暴很小


市面上主要用850nm红外发射管的原因是同一款摄像头,在850nm波长的感应度,比在940nm波长的感应度好到10倍,还有发射功率可以更大,发射距离更远,相比之下,850nm这种有轻微红暴的红外管更适合应用在红外摄像头上,也因此成为了主流。

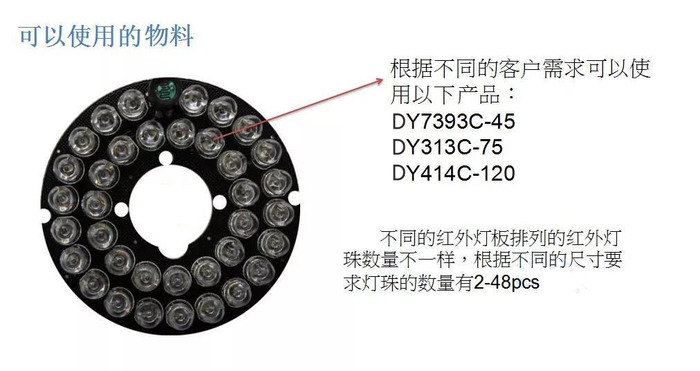

DY7393C-45:

此机种能够发出850nm波长的红外是,发射的角度达到45°

DY313C-75:

此机种能够发出850nm波长的红外线,发射的角度达到75°

DY414C-120:

此机种能够发出850nm波长的红外是,发射的角度达到120°
