LED在指示灯中的应用

发表时间:2019-02-22 11:49



在LED于20世纪60年代问世到80年代之前这10多年中,LED只有红、黄、绿几种颜色,发光效率很低(仅约1 lm/W),亮度比?#31995;停?#32780;且价格高,人们只是将其用作电子产品的指示灯。从LED发展和应用历程上看,这一时期为LED的指示应用阶段。虽然目前LED已发展到全彩应用和普通照明阶段,但是LED 的指示应用不但没有消失,而且更加广泛,人们几乎随时随地可见。

1.交流电源指示灯

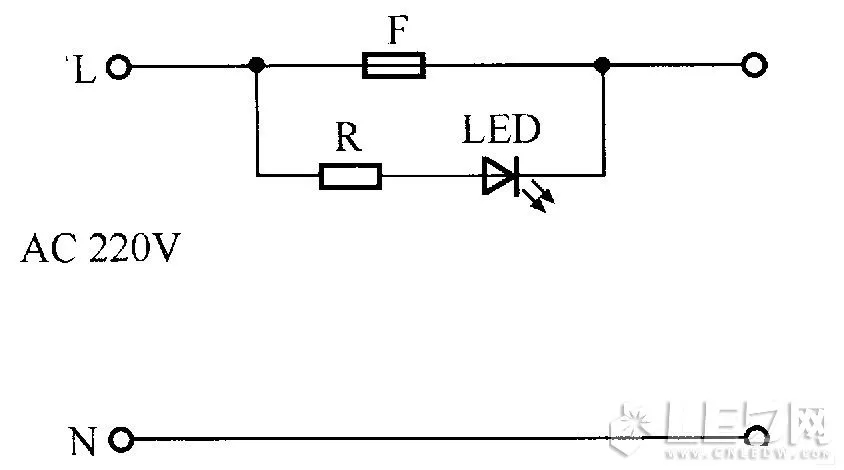

交流电源指示电路如图1所示。该电?#20998;?#35201;连接220V/50Hz的交流供电线路,LED就会被点亮,指示电源接通。限流电阻R的阻值为220V/IF。

交流电源指示灯电路



2.交流开关指示灯

用LED作白炽灯开关指示灯的电路如图所示。当开关断开灯泡熄灭时,电流经R、LED 和灯泡EL形成回路,LED亮,方便人们在黑暗中?#19994;?#24320;关。此时曲于回路中的电流很小,灯泡是不会亮的。当接通开关时,灯泡被点亮,而LED则熄灭。


3.交流电源插座指示灯

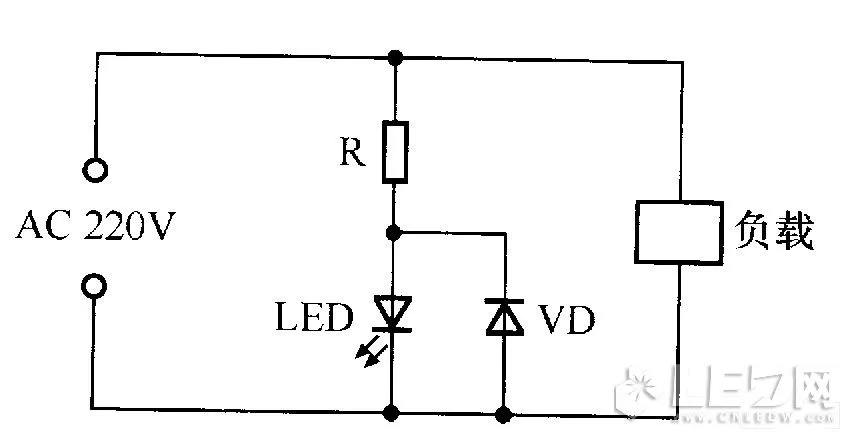

下图是用双色(共阴极) LED作交流电源插座指示灯的电路。插座的供电由开关S控制。当红光LED亮时,插座无电;当绿光LED亮时,插座有电。


5.直流电源指示灯

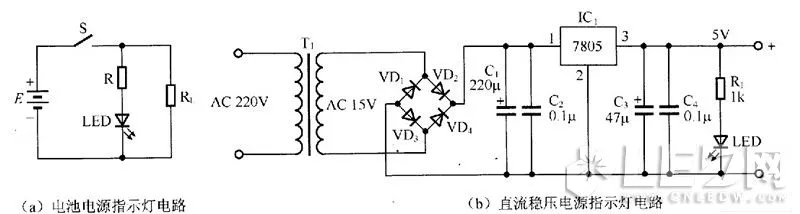

用LED作直流电源指示灯的电路如图所示。其中,(a)所示为电池供电电路的指示电路;(b)所示为直流稳压电源的指示电路。(a )中,R=(E一VF)/IF。所示电路由电源降压变压器、桥式整流器和以三端调节器IC1为核心的稳压电路组成,当产生稳定的直流输出时,LED点亮。




来源:LED网,东裕光大编辑
